5J1580 Alaşım

Ortak Ad: Kanthal 155Ortak Ad: Kanthal 155

Soruşturma göndermek

ürün tanıtımı

Bimetalik şerit, sıcaklık değişimini mekanik yer değiştirmeye dönüştürmek için kullanılır. Şerit, ısıtıldıkça farklı oranlarda genleşen, genellikle çelik ve bakır veya bazı durumlarda çelik ve pirinç olmak üzere farklı metallerden oluşan iki şeritten oluşur. Şeritler perçinleme, lehimleme veya kaynaklama yoluyla uzunlukları boyunca birbirine birleştirilir. Farklı genişlemeler, düz şeridi ısıtıldığında bir yönde, başlangıç sıcaklığının altına soğutulduğunda ise ters yönde bükülmeye zorlar. Daha yüksek termal genleşme katsayısına sahip metal, şerit ısıtıldığında eğrinin dış tarafında, soğutulduğunda ise iç taraftadır.

Şeridin yanlara doğru yer değiştirmesi, iki metalin herhangi birindeki küçük uzunlamasına genişlemeden çok daha büyüktür. Bu etki bir dizi mekanik ve elektrikli cihazda kullanılır. Bazı uygulamalarda bimetal şerit düz formda kullanılır. Diğerlerinde kompaktlık için bir bobine sarılır. Sarmal versiyonun daha uzun olması daha iyi hassasiyet sağlar.

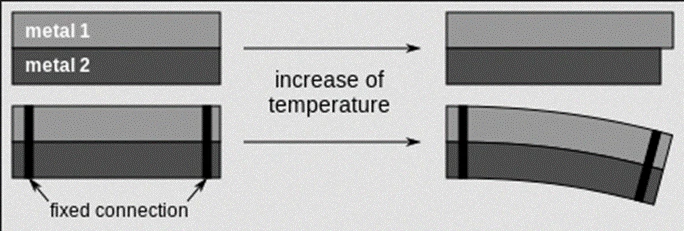

İki metaldeki termal genleşme farkının, şeridin yanlara doğru çok daha fazla yer değiştirmesine neden olduğunu gösteren bimetalik şeridin diyagramı.

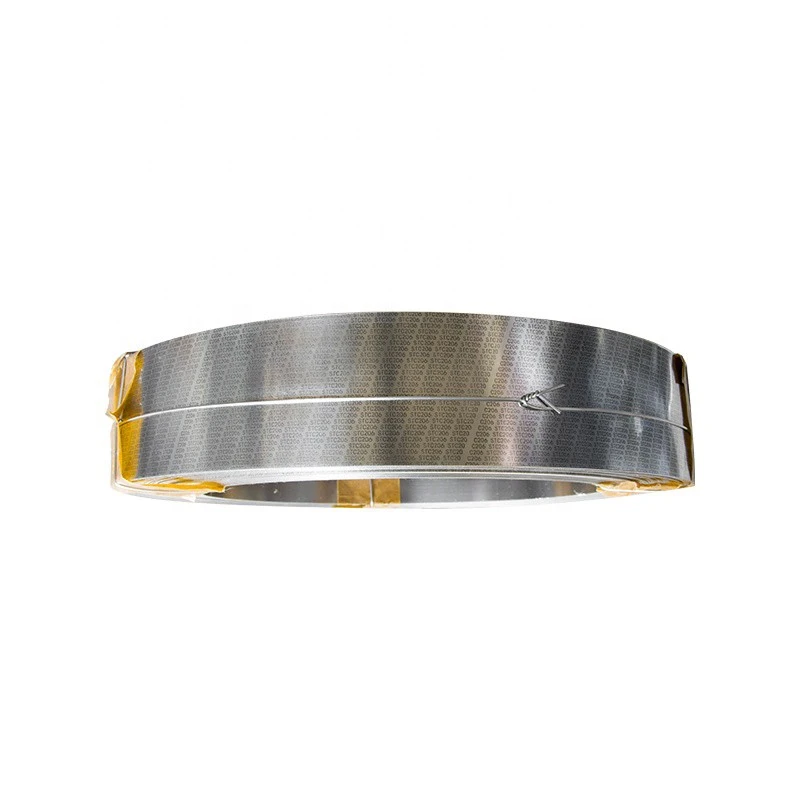

5J1580 strip

Kompozisyon
Seviye	5J1580
Yüksek genleşme katmanı	Ni20Mn6
Düşük genleşme katmanı	Ni36

Kimyasal bileşim(%)
Seviye	C	Si	Mn	P	S	Ni+Ko	Cu	Cu	Fe
Ni36	0,05'ten küçük veya buna eşit	0.3'ten küçük veya ona eşit	0.6'dan küçük veya ona eşit	0.02'den küçük veya eşit	0.02'den küçük veya eşit	35~37	-	-	Bal.
Seviye	C	Si	Mn	P	S	Ni+Ko	Cu	Cu	Fe
Ni20Mn6	0.05'ten küçük veya eşit	0.15~0.3	5.5~6.5	0.02'den küçük veya eşit	0.02'den küçük veya ona eşit	19~21	-	-	Bal.

Tipik Fiziksel özellikler
Yoğunluk (g/cm3)	8.1
20 derecede elektriksel direnç (Ωmm2/m)	0.8±5%
Isı iletkenliği, λ/ W/(m* derece)	12
Elastiklik Modülü, E/ Gpa	147~177
Bükme K / 10-6 derece -1(20~135 derece)	15
Sıcaklık bükülme oranı F/(20~130 derece)10-6 derece -1	28.5%±5%
İzin verilen sıcaklık (derece)	-70~350
Doğrusal sıcaklık (derece)	-20~180

Başvuru:Malzeme esas olarak otomatik kontrol cihazları ve enstrümantasyondadır (örneğin: egzoz termometreleri, termostatlar, voltaj regülatörleri, sıcaklık rölesi, otomatik koruma anahtarlaması, diyafram ölçerler vb.) sıcaklık kontrolü, sıcaklık telafisi, akım sınırı, sıcaklık göstergesi ve diğer ısı- hassas bileşenler.

Özellik:Termostat Bimetalik'in temel özelliği sıcaklık değişimleri ile eğilme deformasyonu oluşması ve bunun sonucunda belirli bir moment oluşmasıdır.

Termostat Bimetalik Şerit genleşme katsayısı farklı iki veya daha fazla metal veya alaşım katmanının tüm temas yüzeyi boyunca sıkıca bağlanmasıyla, sıcaklığa bağlı şekil değişikliğine sahip, ısıya duyarlı fonksiyonel kompozitler meydana gelir. Aktif katmanın genleşme katsayısı daha yüksek olan bir katmana, düşük genleşme katsayısına sahip olan katmana ise pasif katman adı verilmektedir.
